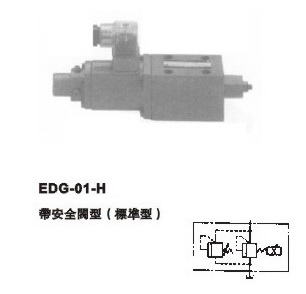

EDG型電液比例先導溢流閥
產品說明：
電液比例先導溢流閥
EDG-01系列
■特性
●由小型直流比例電磁鐵和直動式溢流閥組成，反應靈敏，精度高，線性度好。
●適用于壓力變化級別較多的自動化系統。
●廣泛應用于注塑機等高性能機器之中。
■型號說明
|
EDG |
-01 |
-H |
- |
|
系列號碼 |
規格 |
壓力等級Mpa |
安全閥型式 |
|
電液比例先導溢流閥 |
01:3通徑 |
B:0.5~7.0 C:10.~16 H:1.2~24.5 |
無：帶安全閥型 （標準型） T:不帶安全閥型 |
■規格
|
型號 |
最高工作壓力 Mpa |
最大流量 I/min |
最小流量 I/min |
壓力等級 Mpa |
額定電流 mA |
線圈電阻 Ω |
滯環 |
重復精度 |
重量 kg |
|
EDG-01-※-※ |
24.5 |
2 |
0.3 |
B:0.5~7.0 C:1.0~16 H:1.2~24.5 |
B:800 C:900 H:950 |
10 |
小于3% |
1% |
2 |

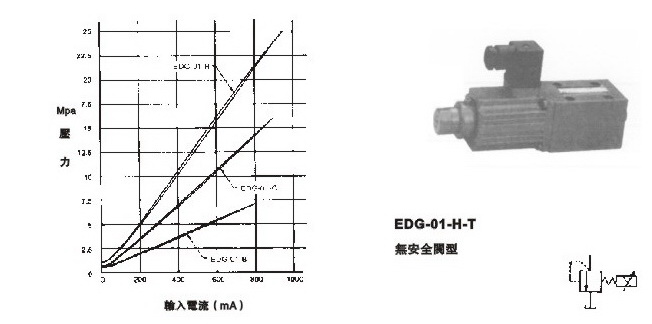

■輸入電流壓力曲線

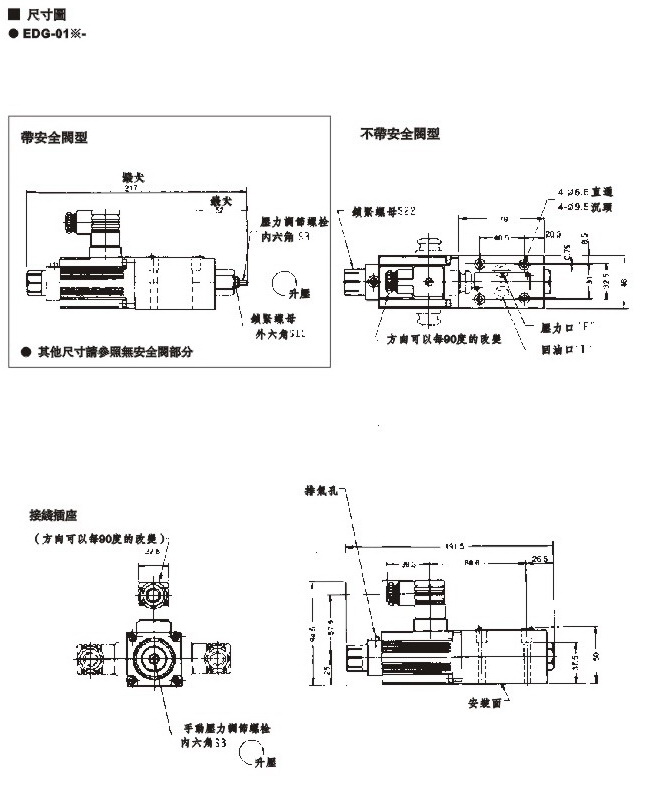

■尺寸圖
●EDG-01--※-
|

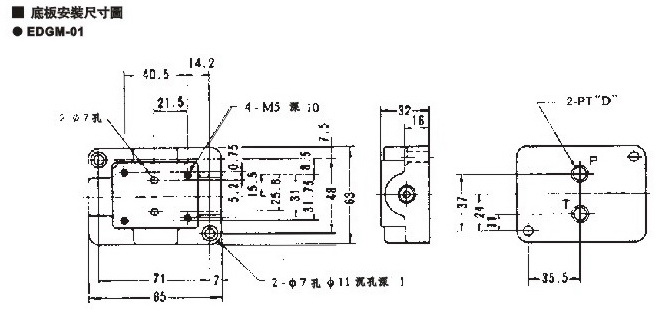

底板型號 |
D |
|
EDGM-01-安裝底板 |
PT 1/4″ |
■安裝
●只要保證排氣口向上，排氣口位置可依需要任意改變。
■排除空氣

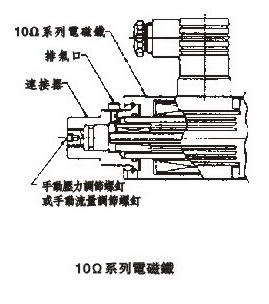

●為使控制保持穩定，要把空氣全部排掉并用油充滿電磁閥的鐵芯。為了排掉空氣要逐漸松開比例閥端部的排氣口。排氣口的位置可以改變，以使空氣可以容易地從閥中排出。要改變排氣口位置時，可旋轉電磁鐵連接器，直至排氣口到達所要求的位置（見右圖）。
■回油管和泄油管
●回油管的背壓和泄油管背壓直接影響最低調壓力或流量調節閥主閥芯的操作力。因此，不可把回油管或泄油管和其他管連接，應該直接與油箱連接，以使背壓盡可能低。另外，必須保證回油和泄油管的端部浸沒在油液中。
■滯環和重復性數值
●在規格中所述的每一種控制閥的滯環和重復性數值，是在下述條件下測得的。
滯環數值：是用維多利公司所提供的功率放大器情況測得的。
重復性數值：是在同樣條件下使用維多利公司所提供的功率放大器情況測得閥體的值。
■手動調節螺釘
●當初次調節時或因電器故障等問題而使閥沒有輸入電流時，可旋轉手動調節螺釘，對閥的壓力和流量進行臨時設定。然而，在正常情況下，這個螺釘應保持其初始位置。
